| Тип котла | Промышленный |
|---|---|
| ККД котла, % | 86 |
| Висота котла, мм | 1800-2910 |
| Ширина котла, мм | 811 мм |
| Глибина котла, мм | 1579 мм |
| Вага котла без води, кг | 1024 кг |
| Розміри топки Ш*Г*В | 850 *550 |
| Об'єм води в котлі, л | 350 л |

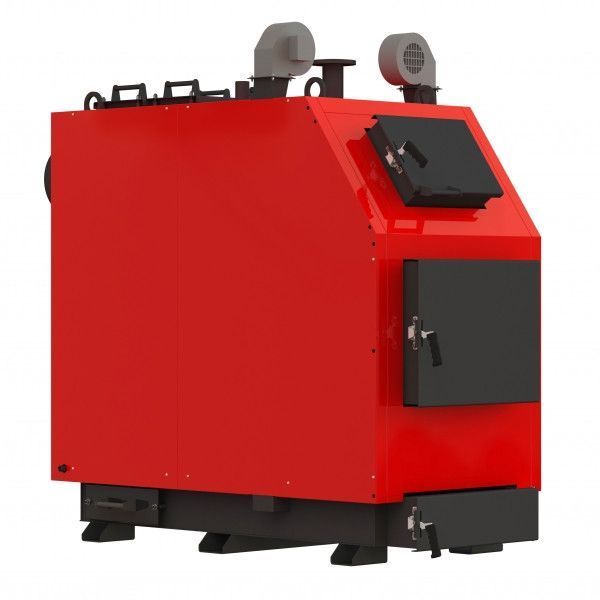

Промисловий твердопаливний котел Kraft Серії Prom V
| Параметри котлів Kraft Prom V | Prom V 97 | Prom V 150 | Prom V 200 | Prom V 250 | Prom V 300 | Prom V 400 | Prom V 500 |
| Номінальна потужність котла, кВт | 97 | 150 | 200 | 250 | 300 | 400 | 500 |
| Орієнтовна опалювальна площа, м кв. | 1000 | 1500 | 2000 | 2500 | 3000 | 4000 | 5000 |
| Площа теплообмінника, м кв. | 10,1 | 15,3 | 20,4 | 25,5 | 30,6 | 40,8 | 50,4 |
| Паливо | тріска, дрова, кам'яне вугілля, брикети | ||||||
| ККД (номінальне), не менш ніж % | 85 | 85 | 85 | 85 | 85 | 85 | 85 |
| Водяна ємність котла, л | 350 | 410 | 460 | 500 | 670 | 780 | 1010 |
| Вага котла без води, кг | 1024 | 1327 | 1690 | 2210 | 2433 | 3069 | 3855 |
| Необхідна тяга топкових газів, Па | 23-35 | 23-35 | 23-35 | 23-35 | 23-35 | 23-35 | 23-35 |
| Температура топкових газів на виході з котла, °C | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 |
| Рекомендована мінімальна температура води, °C | 58 | 58 | 58 | 58 | 58 | 58 | 58 |
| Максимальна температура води, °C | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
| Номінальний робочий тиск води, МПа | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| Максимальний робочий тиск води, не більш ніж МПа | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
| Випробувальний тиск води, не менш ніж МПа | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
| Споживання електроенергії, не більше, Вт | 2х110 | 2х110 | 2х210 | 2х210 | 2х210 | 2х400 | 2х400 |
| Діаметр патрубків прямий і зворотний мережевий води (Ду), мм | 65 (ФЛ) | 65 (ФЛ) | 80 (ФЛ) | 100 (ФЛ) | 100 (ФЛ) | 125 (ФЛ) | 125 (ФЛ) |
| Діаметр патрубків під запобіжний клапан (Ду), мм | 40 | 50 | 2х50 | 2х50 | 2х50 | 2х50 | 2х50 |
| Параметри топки котла Kraft Prom V | Prom V 97 | Prom V 150 | Prom V 200 | Prom V 250 | Prom V 300 | Prom V 400 | Prom V 500 |
| глибина, мм | 850 | 910 | 1050 | 1170 | 1170 | 1400 | 1600 |
| ширина | 550 | 600 | 790 | 900 | 970 | 1070 | 1230 |
| об'єм, дм3 | 550 | 8100 | 1120 | 1150 | 1270 | 2100 | 3100 |
| Розміри завантажувальних дверцят котла Kraft Prom V | Prom V 97 | Prom V 150 | Prom V 200 | Prom V 250 | Prom V 300 | Prom V 400 | Prom V 500 |
| висота, мм | 415 | 415 | 550 | 550 | 550 | 550 | 600 |
| ширина, мм | 470 | 470 | 650 | 650 | 650 | 650 | 700 |
| Параметри димоходу котла Kraft Prom V | Prom V 97 | Prom V 150 | Prom V 200 | Prom V 250 | Prom V 300 | Prom V 400 | Prom V 500 |
| Приєднувальний зовнішній діаметр борова, мм. | 298 | 298 | 348 | 398 | 398 | 448 | 498 |
| Площа перерізу, см2 | 572 | 706 | 960 | 1256 | 1256 | 1960 | 1960 |
| Внутрішній діаметр димоходу, мм | 300 | 300 | 350 | 400 | 400 | 450 | 500 |
| Висота (мінімодопустима), м | 7 | 7 | 10 | 10 | 12 | 12 | 14 |
| Габаритні розміри котла Kraft Prom V | Prom V 97 | Prom V 150 | Prom V 200 | Prom V 250 | Prom V 300 | Prom V 400 | Prom V 500 |
| В — загальна ширина, мм | 811 | 862 | 1060 | 1170 | 1240 | 1340 | 1500 |
| Н — висота з патрубком подавання, мм | 1810 | 1918 | 2070 | 2070 | 2070 | 2070 | 2070 |
| Н1 — висота до центру димоходу, мм | 1451 | 1566 | 1606 | 1606 | 1606 | 1581 | 1556 |
| Н2 — висота до центру патрубка зворотного боку, мм | 346 | 336 | 413 | 413 | 413 | 413 | 413 |
| L — глибина з димоходом, мм | 1954 | 2016 | 2596 | 2882 | 2882 | 3112 | 3311 |
| L1 — глибина за корпусом котла, мм | 1579 | 1638 | 2057 | 2344 | 2344 | 2574 | 2773 |
Індустріальний котел KRAFT PROM V — потужний твердопаливний котел тривалого горіння. Багатоходовий теплообмінник цього котла виготовлений як підлога, розташована в задній частині. Перевага такого рішення полягає в тому, що такий теплообмінник менше забруднюється через те, що більша частина золи опадає вниз, де передбачене місце для збирання золи. А чистота теплообмінника безпосередньо впливає на ефективність усієї системи.
Усі поверхні, що стосуються полум'я, зроблені з котлової сталі 09Г2С (європейський аналог P265GH) завтовшки 8 мм (98 — 300 кВт — 6 мм).
Лінійка потужностей PROM V: від 97 кВт до 500 кВт. Це означає, що вони можуть бути використані для опалення будівель площею від 1 000 до 5 000 м кв. Це можуть бути адміністративні будівлі, виробничі приміщення, сховища, СТО, тепліці, школи, поліклініки тощо.
Завдяки великій топки PROM V має збільшений час горіння. Крім того, на цей параметр позитивно впливають і форсунки подавання вторинного повітря, розташовані на стінках котла. Вони також збільшують ефективність згоряння завдяки запаленню піролізованих газів, що скупчилися, у верхній частині топки. Отже, палива на одному повному заповненні топки вистачає на 10-15 годин на дровах, а на вугіллі — приблизно 24 години.
Очищається котел через спеціальні люки на верхній кришці (на теплообмінник). Видаляється опала зола через бічні люки, розташовані під теплообмінником.
