3000 л Теплоакумулятор Altep TA2

В наявності
Артикул: БЄ3206
110 300 грн
Увійдіть на сайт щоб
додати товар в список бажань
%
Увійти для відображення накопичувальної знижки
Об'єм ємності
Товщина стінки ТА
Замовити швидко
Характеристики
Діаметр 1400 мм
Висота бака 2315 мм
Вага бака 560 кг
Ізоляція(утеплювач) 100 мм
Форма бака Кругла
Рознесення підключення 0,90,180
Опис

Вертикальний теплоакумулятор Альтеп призначений для накопичення, збереження і передачі у вигляді гарячої води в систему опалення. У тих випадках, коли потрібно поступове накопичення енергії з метою згладжування піків теплоспоживання.

В ході роботи твердопаливний котел скидає зайву теплову енергію в ємність - саме так відбувається накопичення теплової енергії, яку після згоряння залишків палива, система використовує для підтримки оптимальної температури в приміщенні.

Буферні ємності розраховані на тривалу роботу без нагляду при дотриманні правил монтажу та експлуатації - система опалення стає повністю автоматизованою.

Теплоізоляція від 200 до 1500 л. — 100 мм.: водовідштовхувальна тканину Кордура – тканина володіє міцністю і легкістю.

Завдяки особливостям плетіння полотна і нанесення на внутрішню частину тканини поліуретанового і полівінілхлоридного покриття, яке не допускає збирання бруду між волокнами, володіє відмінною зносостійкістю і водонепроникністю.

Відмінно протистоїть вигорання і впливу ультрафіолету.

Для утеплення використовується мінеральна вата ISOVER Теплий Дім

Теплоізоляція - шкірозамінник і пінополіуретан.





Варіант виконання ТА1н.500 ТА1н.800 ТА1н.1000 ТА1н.1500 ТА1н.2000 ТА1н.3000 ТА1н.4000 ТА1н.5000 ТА1н.6000 ТА1н.7000
Vбак, л 480 780 990 1440 2050 2890 3875 4880 5850 6850
Габарити, мм H 1970 2075 2080 2145 2235 2315 2400 2900 3400 3900
1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1''
ød 450 600 700 850 1000 1150 1300 1300 1300 1300
øD 600 750 850 1000 1200 1400 1600 1600 1600 1600
øD1 700 850 950 1200 1400 1600 1800 1800 1800 1800
Приєднувальні розміри, мм h1 75 75 75 100 100 105 105 105 105 105
¾'' ¾'' ¾'' ¾'' ¾'' ¾'' ¾'' ¾'' ¾'' ¾''
h2 265 315 315 365 415 455 500 500 500 500
1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1''
h3 850 900 900 950 1000 1040 1085 1085 1085 1085
1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1''
h4 280 330 330 380 430 470 515 515 515 515
1 ½'' 1 ½'' 1 ½'' 1 ½'' 2'' 2'' 2'' 2'' 3'' 3''
h5 1680 1730 1730 1780 1830 1870 1915 2415 2915 3415
1 ½'' 1 ½'' 1 ½'' 1 ½'' 2'' 2'' 2'' 2'' 3'' 3''
h6 410 470 470 510 560 600 645 645 645 645
1 ½'' 1 ½'' 1 ½'' 1 ½'' 2'' 2'' 2'' 2'' 3'' 3''
h7 1570 1620 1620 1670 1720 1760 1805 2305 2805 3305
1 ½'' 1 ½'' 1 ½'' 1 ½'' 2'' 2'' 2'' 2'' 3'' 3''
Маса (без води), кг 161 207 237 278 345 490 575 672 752 832
*Площа теплообмінника, м2 1,4 1,65 1,8 1,8 2,4 Погодження із замовником

* На прохання замовника площа теплообмінника може бути змінена.

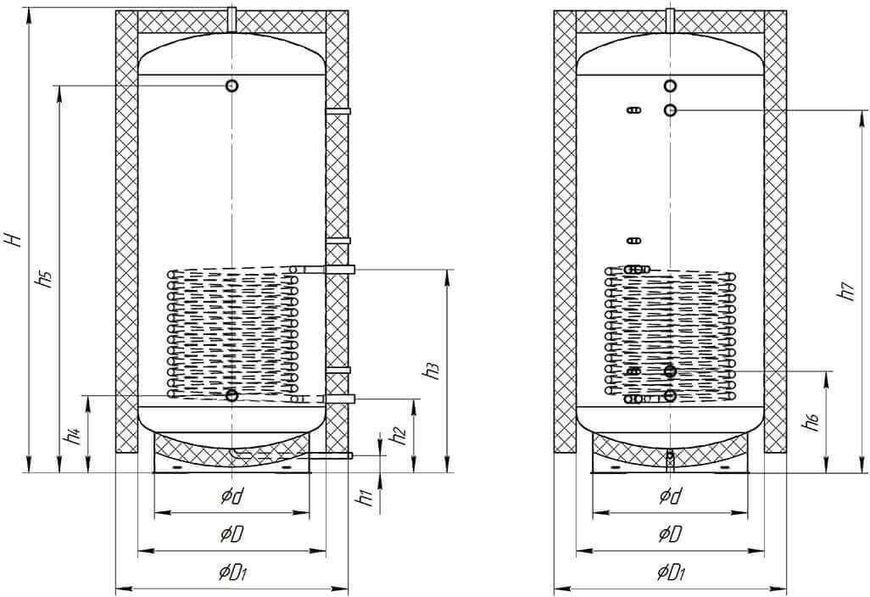

Схема – теплоакумулятор із нижнім спіральним теплообмінником

H - патрубок підключення групи безпеки;

h1 – патрубок для зливу теплоносія;

h2, h3 - патрубки підключення нижнього теплообмінника;

h4-h7 - патрубки подаючих та зворотних магістралей.

Розміщення патрубків



З нижнім теплообмінником



Варіант виконання ТА1в.500 ТА1в.800 ТА1в.1000 ТА1в.1500 ТА1в.2000 ТА1в.3000 ТА1в.4000 ТА1в.5000 ТА1в.6000 ТА1в.7000
Vбак, л 480 780 990 1440 2050 2890 3875 4880 5850 6850
Габарити, мм H 1970 2075 2080 2145 2235 2315 2400 2900 3400 3900
1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1''
ød 450 600 700 850 1000 1150 1300 1300 1300 1300
øD 600 750 850 1000 1200 1400 1600 1600 1600 1600
øD1 700 850 950 1200 1400 1600 1800 1800 1800 1800
Приєднувальні розміри, мм h1 75 75 75 100 100 105 105 105 105 105
¾'' ¾'' ¾'' ¾'' ¾'' ¾'' ¾'' ¾'' ¾'' ¾''
h2 1110 1160 1160 1210 1260 1300 1345 1595 1845 2095
1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1''
h3 1695 1745 1745 1795 1845 1885 1930 2430 2930 3430
1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1''
h4 280 330 330 380 430 470 515 515 515 515
1 ½'' 1 ½'' 1 ½'' 1 ½'' 2'' 2'' 2'' 2'' 3'' 3''
h5 1680 1730 1730 1780 1830 1870 1915 2415 2915 3415
1 ½'' 1 ½'' 1 ½'' 1 ½'' 2'' 2'' 2'' 2'' 3'' 3''
h6 410 470 470 510 560 600 645 645 645 645
1 ½'' 1 ½'' 1 ½'' 1 ½'' 2'' 2'' 2'' 2'' 3'' 3''
h7 1570 1620 1620 1670 1720 1760 1805 2305 2805 3305
1 ½'' 1 ½'' 1 ½'' 1 ½'' 2'' 2'' 2'' 2'' 3'' 3''
Маса (без води), кг 135 171 196 237 299 431 513 591 671 771
*Площа теплообмінника, м2 1,5 1,5 1,5 1,5 1,5 Погодження із замовником

* На прохання замовника площа теплообмінника може бути змінена.



Схема – теплоакумулятор із верхнім спіральним теплообмінником

H - патрубок підключення групи безпеки;

h1 – патрубок для зливу теплоносія;

h2, h3 - патрубки підключення нижнього теплообмінника;

h4-h7 - патрубки подаючих та зворотних магістралей.

Розміщення патрубків



З двома теплообмінниками



Варіант виконання ТА2.500 ТА2.800 ТА2.1000 ТА2.1500 ТА2.2000 ТА2.3000 ТА2.4000 ТА2.5000 ТА2.6000 ТА2.7000
Vбак, л 480 780 990 1440 2050 2890 3875 4880 5850 6850
Габарити, мм H 1970 2075 2080 2145 2235 2315 2400 2900 3400 3900
1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1''
ød 450 600 700 850 1000 1150 1300 1300 1300 1300
øD 600 750 850 1000 1200 1400 1600 1600 1600 1600
øD1 700 850 950 1200 1400 1600 1800 1800 1800 1800
Приєднувальні розміри, мм h1 75 75 75 100 100 105 105 105 105 105
¾'' ¾'' ¾'' ¾'' ¾'' ¾'' ¾'' ¾'' ¾'' ¾''
h2 265 315 315 365 415 455 500 500 500 500
1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1''
h3 850 900 900 950 1000 1040 1085 1085 1085 1085
1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1''
h4 1110 1160 1160 1210 1260 1300 1345 1595 1845 2095
1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1''
h5 1695 1745 1745 1795 1845 1885 1930 2430 2930 3430
1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1'' 1''
h6 280 330 330 380 430 470 515 515 515 515
1 ½'' 1 ½'' 1 ½'' 1 ½'' 2'' 2'' 2'' 2'' 3'' 3''
h7 1680 1730 1730 1780 1830 1870 1915 2415 2915 3415
1 ½'' 1 ½'' 1 ½'' 1 ½'' 2'' 2'' 2'' 2'' 3'' 3''
h8 410 470 470 510 560 600 645 645 645 645
1 ½'' 1 ½'' 1 ½'' 1 ½'' 2'' 2'' 2'' 2'' 3'' 3''
h9 1570 1620 1620 1670 1720 1760 1805 2305 2805
1 ½'' 1 ½'' 1 ½'' 1 ½'' 2'' 2'' 2'' 2'' 3'' 3''
Маса (без води), кг 172 218 248 289 356 501 586 683 763 843
*Площа теплообмінника нижнього, м2 1,4 1,65 1,8 1,8 2,4 Погодження із замовником
*Площа теплообмінника верхнього (нерж), м2 1,5 1,5 1,5 1,5 1,5 Погодження із замовником

* На прохання замовника площа теплообмінника може бути змінена.



Схема – теплоакумулятор із двома спіральними теплообмінниками

H – патрубок підключення групи безпеки;

h1 – патрубок для зливу теплоносія;

h2, h3 - патрубки підключення нижнього теплообмінника;

h4-h7 - патрубки подаючих та зворотних магістралей.

Розміщення патрубків



З двома теплообмінниками


 Замість вбудованих теплообмінників (ТО) можливий монтаж ТО блокового типу, внутрішня поверхня яких виготовлена з нержавіючої сталі.

Варіант виконання теплоакумулятора ТА…500 ТА…800 ТА…1000 ТА…1500 ТА…2000 ТА…3000 ТА…4000 ТА…5000 ТА…6000
Діаметр різьблення підключення патрубків 1″ Погодження із замовником
Площа нижнього ТО блочного типу, м2 1,5 1,5 1,8 1,8 2,5
Площа верхнього ТО блочного типу, м2 1,5

Розміщення патрубків
