| Діаметр | 2500 мм |
|---|---|
| Висота бака | 1915 мм |
| Вага бака | 305 кг |
| Ізоляція(утеплювач) | 100 мм |
| Форма бака | Плоска |
| Рознесення підключення | 0,90,180 |
| Глибина | 555 мм |
Буферні ємності розраховані на тривалу роботу без нагляду за дотримання правил монтажу та експлуатації.
Теплоізоляція: водовідштовхувальна тканина Кордура - тканина, що має міцність і легкість.
Для утеплення використовується мінеральна вата
Завдяки особливостям плетіння полотна та нанесенню на внутрішню частину тканини поліуретанового та полівінілхлоридного покриття, яке не допускає збору бруду між волокнами, має відмінну зносостійкість та водонепроникність.
Відмінно протистоїть вигорянню та впливу ультрафіолету.
| Варіант виконання | Vбак, л | Габарити, мм | Приєднувальні розміри, мм | Маса (без води), кг | ||||||||||||
| Н | L | L1 | L2 | h1 | h2 | h3 | h4 | h5 | h6 | h7 | h8 | h9 | ||||
| ТАП0.500 | 480 | 1915 | 330 | 950 | 555 | 65 | 355 | 970 | 1160 | 225 | 1715 | 1525 | 1635 | 1745 | 128 | |
| 1'' | ¾'' | ½'' | ½'' | 1'' | 1 ½'' | 1 ½'' | ½'' | 1 ½'' | 1'' | |||||||
| ТАП0.800 | 780 | 1915 | 600 | 1400 | 555 | 65 | 355 | 970 | 1160 | 225 | 1715 | 1525 | 1635 | 1745 | 181 | |
| 1'' | ¾'' | ½'' | ½'' | 1'' | 1 ½'' | 1 ½'' | ½'' | 1 ½'' | 1'' | |||||||
| ТАП0.1000 | 990 | 1915 | 830 | 1750 | 555 | 65 | 355 | 970 | 1160 | 225 | 1715 | 1525 | 1635 | 1745 | 218 | |
| 1'' | ¾'' | ½'' | ½'' | 1'' | 1 ½'' | 1 ½'' | ½'' | 1 ½'' | 1'' | |||||||
| ТАП0.1500 | 1440 | 1915 | 1580 | 2500 | 555 | 65 | 355 | 970 | 1160 | 225 | 1715 | 1525 | 1635 | 1745 | 305 | |
| 1'' | ¾'' | ½'' | ½'' | 1'' | 1 ½'' | 1 ½'' | ½'' | 1 ½'' | 1'' | |||||||

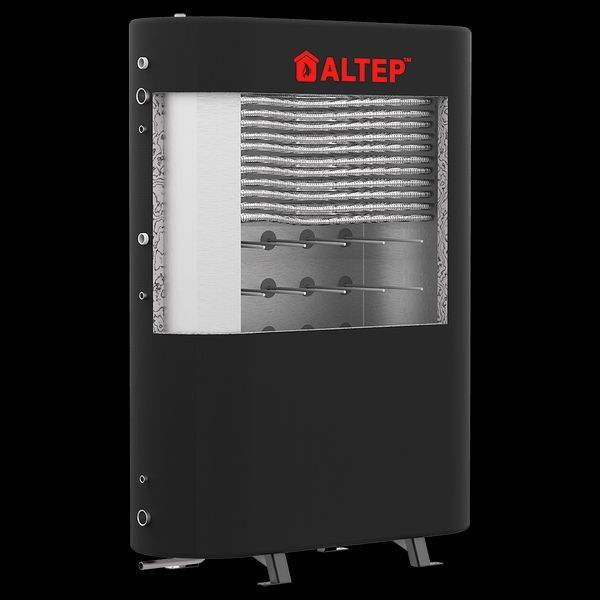

Плоский теплоакумулятор з теплообмінником Альтеп
H – патрубок підключення групи безпеки;
h1 – патрубок для зливу теплоносія;
h2, h3, h7 – патрубки термодатчиків.
h5, h6, h8 – патрубки подавальних та зворотних магістралей;
h4, h9 - патрубки підключення верхнього теплообмінника;
